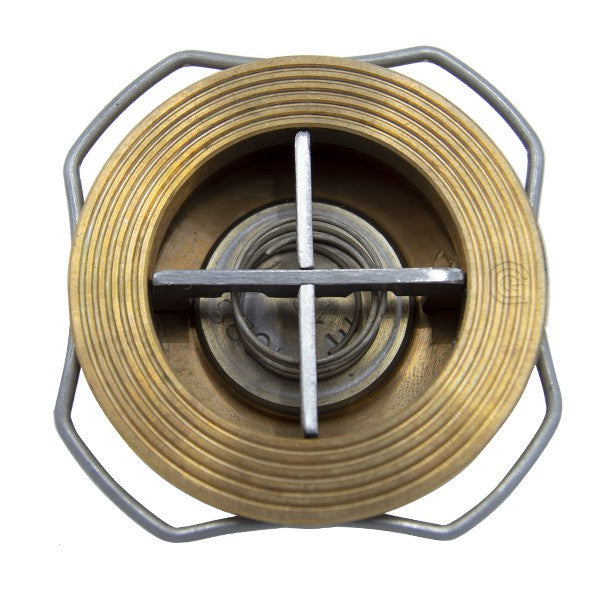

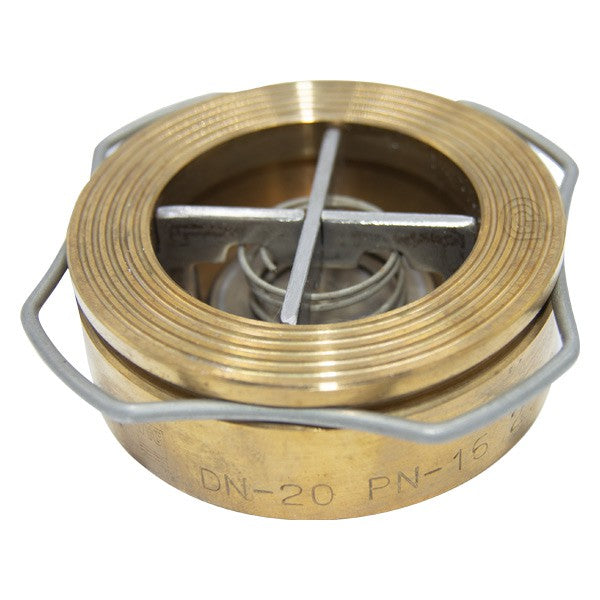

Válvula de Retención de Disco Bronce DN100 VYC Mod. 170

La válvula de retención de disco VYC Mod. 170 en DN100 deja pasar el fluido aguas abajo e impide su retroceso. Se abre con la presión del fluido y cierra en sentido contrario por la acción de su muelle incorporado. El cierre se produce en el punto cero de presión, así que queda totalmente estanca en el momento de la inversión y evita el golpe de ariete.

Su diseño tipo disco, extremadamente compacto (solo 60 mm de longitud entre caras), ocupa muy poco espacio en la línea. Además ofrece una pérdida de carga mínima, con un coeficiente de caudal Kv de 106,92 m³/h. El cuerpo y el asiento son de bronce, mientras que el disco de cierre, el muelle y el aro centrador son de acero inoxidable. Esta combinación le da una excelente resistencia a la corrosión y una larga vida útil.

Incorpora un único aro de centrado que facilita su colocación entre bridas EN 1092 (PN6 a PN40) y ASME B16.5 (clase 150 y 300). En la versión de bronce, la presión de servicio está limitada a PN16. Se monta en cualquier posición según la dirección del fluido. Sin muelle, solo puede instalarse en vertical con flujo ascendente.

Es apta para líquidos, gases y vapor. Por eso se usa en instalaciones industriales, salas de calderas, circuitos térmicos, redes de agua y sistemas de bombeo.

Características técnicas:

• Modelo: 170 (MD-170)
• Código: 2003-170-5401
• Medida: DN100
• Tipo: retención de disco con muelle, para montaje entre bridas
• Cuerpo y asiento: bronce EN-CC493K-GC
• Disco de cierre y prensamuelle: acero inoxidable EN-1.4401 (AISI 316)
• Muelle: acero inoxidable EN-1.4571
• Aro centrador: acero inoxidable EN-1.4310
• Presión nominal: PN16
• Presión/temperatura de servicio: 16 bar a 100 °C · 13,5 bar a 200 °C · 8 bar a 250 °C · 7 bar a 260 °C
• Temperatura mínima: -10 °C
• Kv: 106,92 m³/h · Cv: 123,62 US gpm
• Longitud entre caras: 60 mm (EN 558 serie básica 49)
• Bridas compatibles: EN 1092-1/2/3 (PN6, 10, 16, 25, 40) y ASME B16.5 (clase 150 y 300)
• Fluidos: líquidos, gases y vapor
• Peso: 4,02 kg
• Normativa: PED 2014/68/UE, UNE EN 16767, UNE EN 12516-2, UNE EN 12516-4, UNE EN 12266-1
