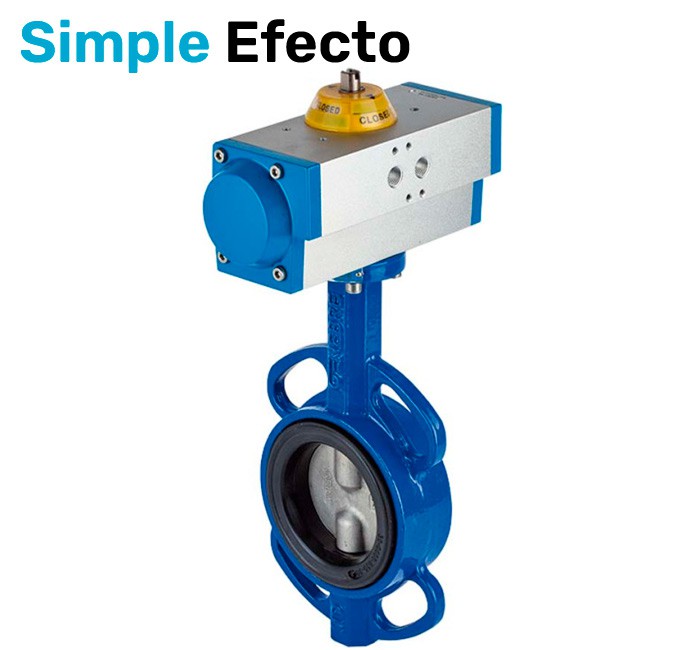

Válvula de Mariposa Wafer Hierro/Inox con Actuador Neumático de Simple Efecto

Control automático del caudal con una posición de seguridad garantizada

Esta válvula de mariposa tipo wafer combina un cuerpo robusto de fundición con un disco de acero inoxidable y un actuador neumático de simple efecto, formando un conjunto compacto y listo para instalar en líneas de proceso automatizadas. Su diseño wafer permite montarla directamente entre dos bridas, ahorrando espacio, peso y tiempo de instalación frente a otras válvulas de corte.

¿Por qué elegir un actuador de simple efecto?

El actuador de simple efecto abre o cierra la válvula mediante aire comprimido y vuelve a su posición de reposo gracias a un sistema de muelles. Esto significa que, ante un corte de suministro de aire o un fallo eléctrico en la instalación, la válvula regresa automáticamente a su posición de seguridad. Es la opción recomendada cuando la instalación necesita un comportamiento predecible y seguro ante cualquier imprevisto.

Materiales pensados para durar

• Cuerpo de fundición GG-20: resistente y estable, protegido con pintura epoxi frente a la corrosión exterior.
• Disco de acero inoxidable 316 (CF8M): la pieza en contacto directo con el fluido, con excelente resistencia a la corrosión.
• Asiento de EPDM: elastómero que garantiza un cierre estanco y un buen comportamiento con agua y fluidos de servicio general en todo su rango de temperatura.

Instalación sencilla y compatible

La válvula se adapta tanto a bridas europeas DIN PN 10/16 como a bridas americanas ANSI 150, lo que facilita su integración en instalaciones nuevas y en sustituciones. La longitud entre caras cumple con la norma UNE EN 558-1 y la brida de montaje del actuador sigue el estándar ISO 5211, permitiendo la intercambiabilidad de actuadores y accesorios.

Aplicaciones habituales

Ideal para tratamiento y distribución de agua, climatización y HVAC, sistemas de riego, circuitos de refrigeración, procesos industriales generales y cualquier línea en la que se requiera apertura y cierre automatizado con posición de seguridad.

Características técnicas

• Tipo de válvula: Mariposa wafer (entre bridas)
• Accionamiento: Actuador neumático de simple efecto (retorno por muelle)
• Material del cuerpo: Fundición GG-20 con pintura epoxi
• Material del disco: Acero inoxidable 316 (CF8M)
• Asiento / elastómero: EPDM
• Compatibilidad de bridas: DIN PN 10/16 y ANSI 150
• Brida de montaje del actuador: ISO 5211
• Longitud entre caras: Según UNE EN 558-1
• Temperatura de trabajo: -20 °C a +120 °C
• Medidas disponibles: DN50 · DN65 · DN80 · DN100 · DN125 · DN150
