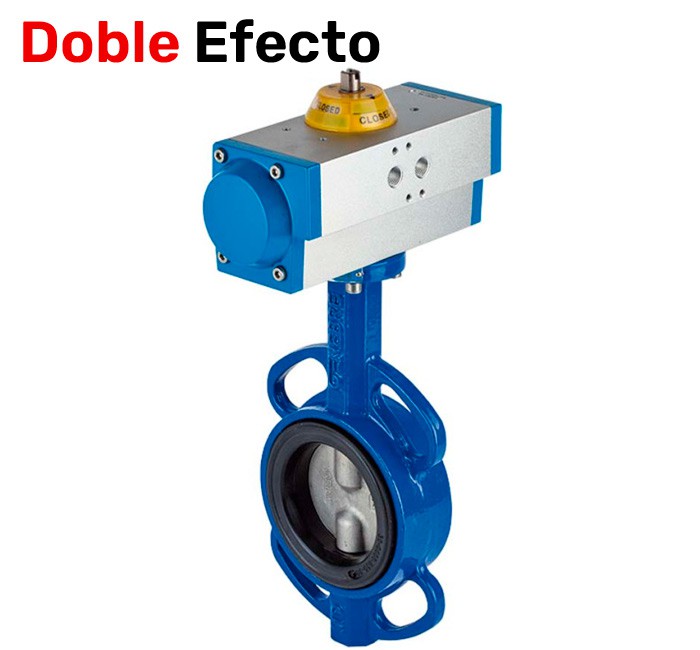

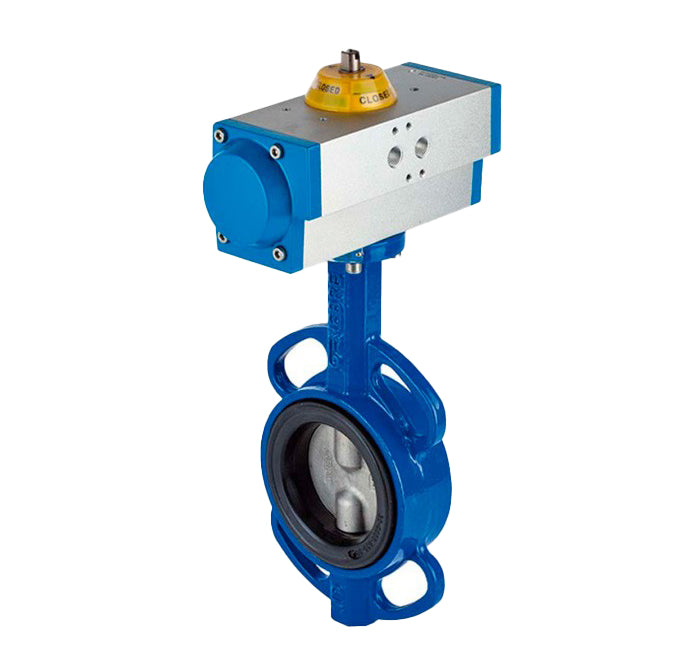

Válvula de Mariposa Wafer Hierro/Inox con Actuador Neumático de Doble Efecto

Esta válvula de mariposa tipo wafer combina un cuerpo robusto de fundición, un disco de acero inoxidable y un actuador neumático de doble efecto. El resultado es un conjunto compacto y listo para instalar en líneas de proceso automatizadas. Gracias a su diseño wafer, se monta directamente entre dos bridas, lo que ahorra espacio, peso y tiempo de instalación.

En el actuador de doble efecto, el aire comprimido mueve la válvula tanto para abrir como para cerrar. Esto da un control preciso en ambos sentidos y una maniobra rápida y constante, por lo que es ideal para procesos con aperturas y cierres frecuentes. Si se corta el suministro de aire, la válvula se mantiene en la última posición en la que estaba.

Está fabricada con materiales pensados para durar. El cuerpo de fundición GG-20 lleva pintura epoxi que lo protege de la corrosión exterior. El disco, la pieza que está en contacto con el fluido, es de acero inoxidable 316 (CF8M). El asiento de EPDM asegura un cierre estanco en todo el rango de temperatura de trabajo.

Se adapta tanto a bridas europeas DIN PN 10/16 como a bridas americanas ANSI 150, así que sirve para instalaciones nuevas y para sustituciones. La longitud entre caras cumple la norma UNE EN 558-1, y la brida de montaje del actuador sigue la norma ISO 5211, lo que permite intercambiar actuadores y accesorios.

Es ideal para el tratamiento y la distribución de agua, la climatización, el riego, los circuitos de refrigeración y los procesos industriales en general.

Características técnicas:

• Tipo: válvula de mariposa wafer
• Accionamiento: actuador neumático de doble efecto
• Cuerpo: fundición GG-20 con pintura epoxi
• Disco: acero inoxidable 316 (CF8M)
• Elastómero: EPDM
• Bridas compatibles: DIN PN 10/16 y ANSI 150
• Brida de montaje del actuador: ISO 5211
• Longitud entre caras: según UNE EN 558-1
• Temperatura de trabajo: de -20 °C a +120 °C
• Medidas: DN50, DN65, DN80, DN100, DN125 y DN150
