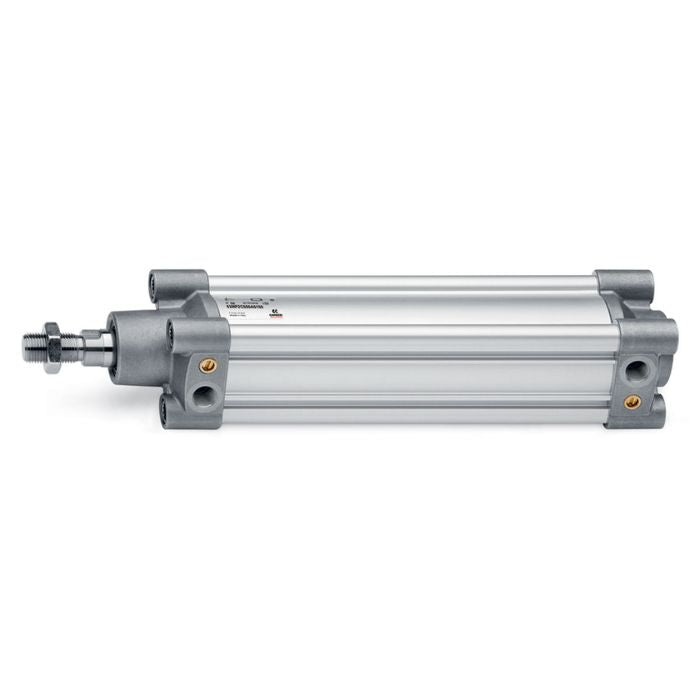

Cilindro ISO 15552 magnético perfil doble efecto Camozzi Serie 63 Ø63mm

Los nuevos cilindros neumáticos Serie 63, los cuales cumplen con la norma ISO 15552, han sido desarrollados para garantizar alto rendimiento, a la vez que ofrecen una significante reducción en peso. El nuevo sistema de amortiguación ajustable neumático y mecánico asegura que esta Serie 63 reduce el ruido causado por el impacto del embolo contra los cabezales.

En una cara del perfil, hay ranuras para el posicionamiento de sensores de posición (Serie CSH) para la detección de la posición del embolo. Estas ranuras pueden ser cubiertas con el perfil cubre ranuras Mod. S- CST-500. Un amplio rango de versiones de cilindros están disponibles, lo que hace que esta gama pueda ser usada en muchos sectores y aplicaciones.

• Conforme a la norma ISO 15552
• Peso reducido en un 25%
• Diseño limpio
• Amortiguación neumática - mecánica regulable
• Flexibilidad y versatilidad
• Amplio rango de versiones disponibles

Datos generales

• Tipo de construcción Perfil (con tornillos)
• Diseño ISO 15552
• Funcionamiento doble efecto
• Sujeción Con brida delantera / trasera, pies de montaje, basculante frontal / posterior / central
• Carreras min - max 10 ÷ 2500 mm
• Temperatura de funcionamiento Estándar y baja fricción: 0°C ÷ 80°C (con aire seco -20°C)
• Temperatura de almacenaje 0°C ÷ 80°C (con aire seco -20°C)
• Presión de trabajo 1 ÷ 10 bar (estándar, altas y bajas temperaturas) y 0,1 ÷ 10 bar (baja fricción)
• Velocidad 10 ÷ 1000 mm/seg, sin carga (estándar, altas y bajas temperaturas) y 5 ÷ 1000 mm/sec, sin carga (lbaja fricción)
• Fluido Aire filtrado en clase [7:8:4], de acuerdo a ISO 8573-1. Si es usado aire lubricado, se recomienda usar aceite ISOVG32. Una vez aplicada la lubricación, no deberá ser interrumpida.


Referencia Camozzi:

• 63X25 63MP2C063A0025
• 63X50 63MP2C063A0050
• 63X75 63MP2C063A0075
• 63X80 63MP2C063A0080
• 63X100 63MP2C063A0100
• 63X125 63MP2C063A0125
• 63X150 63MP2C063A0150
• 63X160 63MP2C063A0160
• 63X200 63MP2C063A0200
• 63X250 63MP2C063A0250
• 63X300 63MP2C063A0300
• 63X320 63MP2C063A0320
• 63X400 63MP2C063A0400
• 63X500 63MP2C063A0500
• 63X650 63MP2C063A0650
• 63X1200 63MP2C063A1200
