En Todo para la Industria encontrarás bridas metálicas de acero inoxidable 304L y 316L para tubería industrial: bridas planas, ciegas, con cuello para soldar y prensadas, fabricadas según la norma EN 1092-1 (equivalente a las antiguas DIN 2576, DIN 2527 y DIN 2633). Stock permanente en las medidas más habituales, de DN10 a DN150, y envío en 2-5 días hábiles a toda España.
Qué son las bridas metálicas
Las bridas metálicas son piezas en forma de anillo que permiten unir tramos de tubería entre sí o con válvulas, bombas, depósitos y otros equipos. Dos bridas enfrentadas se aprietan con tornillos a través de los taladros de su corona, con una junta entre ambas, y forman una unión estanca y desmontable. Gracias a ello, las instalaciones se pueden inspeccionar, limpiar o modificar sin cortar el tubo.
En instalaciones industriales, alimentarias, químicas o de tratamiento de agua, el material más utilizado es el acero inoxidable, por su resistencia a la corrosión, su durabilidad y su facilidad de limpieza.
Bridas de acero inoxidable 304L o 316L: cuál elegir
Todas nuestras bridas inoxidables se fabrican en calidades de bajo carbono (la «L»), que reducen el riesgo de corrosión en la zona de soldadura.
- Bridas de acero inoxidable 304L (1.4307): la opción más versátil y económica. Indicadas para agua, aire comprimido, conducciones generales y ambientes interiores sin cloruros.
- Bridas de acero inoxidable 316L (1.4404): incorporan molibdeno, que mejora la resistencia a la corrosión por picaduras frente a cloruros, sal y productos químicos. Recomendadas para industria alimentaria, química, farmacéutica, piscinas, depuradoras y ambientes marinos.
Como regla general, si la instalación está en contacto con agua salada, productos de limpieza clorados o ácidos, elige 316L.
Tipos de bridas metálicas para tubería

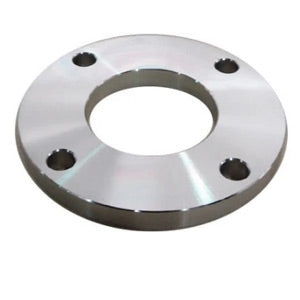

Bridas planas para soldar (EN 1092-1 tipo 01)
Son las más utilizadas. El tubo se introduce en la brida y se suelda por el interior y el exterior. Montaje sencillo y coste ajustado, ideales para presiones bajas y medias. Sustituyen a la antigua DIN 2576. Disponibles en serie ISO (tubo en pulgadas: 21,3, 33,7, 60,3 mm…) y en serie milimétrica para tubo métrico.
Bridas ciegas (EN 1092-1 tipo 05)
Discos sin paso central que cierran el extremo de una tubería, una válvula o una tubuladura. Se usan para tapar líneas en previsión de futuras ampliaciones o para aislar tramos durante el mantenimiento. Equivalen a la antigua DIN 2527.

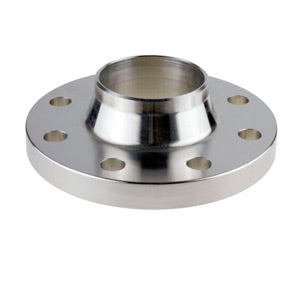

Bridas con cuello para soldar (EN 1092-1 tipo 11)
También llamadas welding neck. Tienen un cuello cónico que se suelda a tope con el tubo, lo que reparte mejor los esfuerzos. Son la mejor opción para presiones altas, temperaturas elevadas o fluidos peligrosos. Equivalen a las antiguas DIN 2632 y DIN 2633.

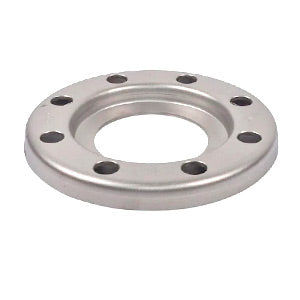

Bridas prensadas o locas (DIN 2642)
Bridas estampadas que giran libremente sobre una valona soldada al tubo. Facilitan la alineación de los taladros durante el montaje y reducen el coste, ya que la brida no está en contacto con el fluido.
Normativa y presiones nominales
La norma europea EN 1092-1 define las dimensiones, los tipos y las presiones de las bridas de acero y ha sustituido a las antiguas normas DIN. Las tablas de equivalencias más habituales son:

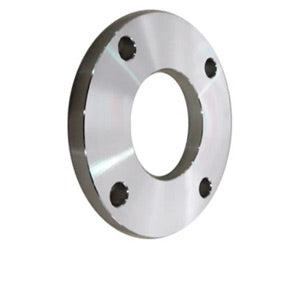

- DIN 2576 → EN 1092-1 tipo 01 (brida plana para soldar)
- DIN 2527 → EN 1092-1 tipo 05 (brida ciega)
- DIN 2632 / DIN 2633 → EN 1092-1 tipo 11 (brida con cuello, PN10 / PN16)
La presión nominal (PN) indica la presión máxima de trabajo en bar a temperatura ambiente: PN10, PN16 o PN40. En muchas medidas las dimensiones coinciden entre presiones. Por eso verás bridas marcadas como PN10/16 o PN10/40, válidas para todas esas presiones. La cara de la brida puede ser plana (tipo A) o con resalte (tipo B1).
Cómo elegir la brida metálica adecuada
- Diámetro (DN) y tipo de tubo: comprueba el diámetro exterior para elegir entre serie ISO o milimétrica.
- Presión de trabajo: elige una PN igual o superior a la presión máxima de la instalación.
- Material: 304L para usos generales y 316L para ambientes corrosivos o alimentarios.
- Tipo de unión: brida plana para montajes sencillos, con cuello para altas exigencias, ciega para cerrar líneas y prensada para facilitar la alineación.
- Compatibilidad: la brida debe coincidir en norma, PN y taladrado con la del equipo al que se une (válvula, bomba, depósito).
Preguntas frecuentes sobre bridas de acero inoxidable
¿Qué diferencia hay entre una brida plana y una brida con cuello?
La brida plana se desliza sobre el tubo y se suelda con dos cordones de soldadura. La brida con cuello se suelda a tope y transmite mejor los esfuerzos. Para presiones o temperaturas altas se recomienda la brida con cuello.
¿Las bridas DIN 2576 son compatibles con las EN 1092-1?
Sí. La brida EN 1092-1 tipo 01 es la sustituta de la DIN 2576 y, para la misma PN y el mismo DN, mantiene el taladrado, por lo que pueden unirse entre sí.
¿Puedo unir una brida PN10 con una PN16?
Hasta DN150 las bridas PN10 y PN16 de la EN 1092-1 tienen el mismo taladrado, así que son compatibles. La presión máxima de la unión será siempre la de la brida de menor PN.
¿Qué junta y tornillería necesito?
Una junta plana adecuada al fluido y a la temperatura (EPDM, PTFE, fibra…) y tornillos con tuerca de la métrica indicada en la tabla. Recomendamos tornillería de acero inoxidable de la misma calidad que la brida.
Compra bridas metálicas de acero inoxidable online
En Comercial Industrial García, desde Molina de Segura (Murcia), somos especialistas en acero inoxidable y suministro industrial. Si no encuentras la medida que necesitas o buscas precio para grandes cantidades, llámanos al 968 010 500 o contactanos a y te asesoramos.
