Qué son las bridas metálicas
Las bridas metálicas son piezas mecánicas que sirven para unir dos o más elementos de un sistema de tuberías, sean válvulas, bombas u otros tubos. El método de como apretar bridas se debe al cuello perforado donde se colocan pernos en secuencia radial, de manera que se logra un acoplamiento sin fugas. Por esto, también se denomina como brida metálica perforada o, en tamaños menores, bridas metálicas con tornillo.
Desde su invención, su aplicación ha sido generalmente industrial, destacando su aplicación en la industria del petróleo y gas, por esto es común encontrar bridas metálicas grandes. Debido a que están sometidas en sistemas con fluidos a alta presión, deben ser resistentes al calor de altas temperaturas. Para poder funcionar en todas las industrias que las requieren existen bridas metálicas normalizadas, es decir, que son bridas de metal que cumplen con los estándares de calidad y de seguridad internacional.
Tipos de bridas metálicas
Hasta ahora, nos hemos estado refiriendo a uno solo entre los tipos de bridas metálicas bastante específico, estas son las bridas metálicas para tubos las cuales están fabricadas bajo estricto control y son exclusivamente bridas de acero o bridas de acero inoxidable. Sin embargo, bajo la denominación de la brida de metal también se encuentran piezas para la sujeción de cables de acero, cables de acero inoxidable, tubo conduit, entre otros, que pudiesen agruparse bajo la categoría de abrazaderas metálicas.
Explicaremos más detalles sobre abrazaderas metálicas para tubería primero, para luego abordar que son las abrazaderas metálicas y las bridas metálicas sin fin, entre otras de esta categoría más amplia, con aplicaciones más diversas y a menor escala a la hora de trabajar.
Bridas metálicas para tubería
Con los años se han creado distintos tipos de bridas de metal para cumplir con requerimientos específicos según la industria o tipo de sistema en el cual se aplican. Más allá de las medidas de bridas, lavariación de los tipos de brida radica en la forma de las partes de una brida: el ala, el cuello o las características de la cara de acoplamiento. Podemos definir los siguientes tipos principales:

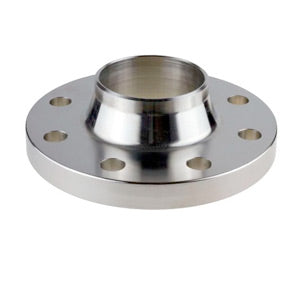

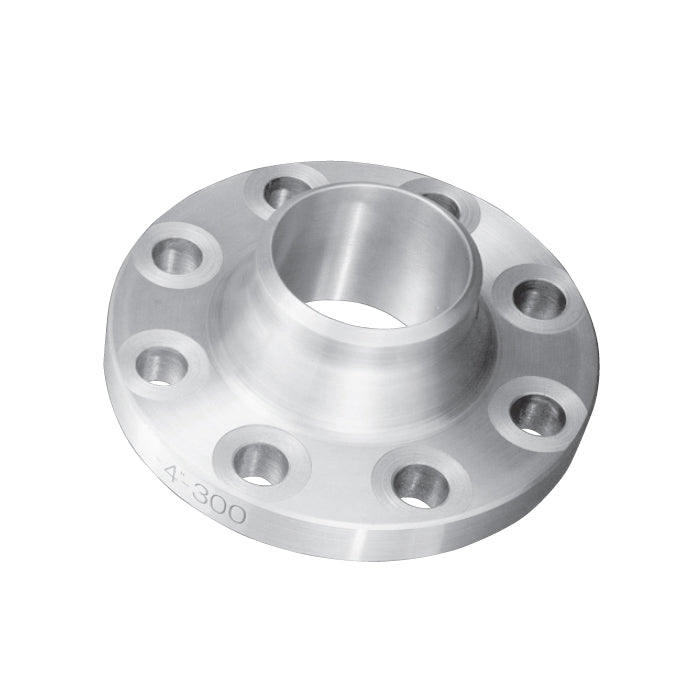

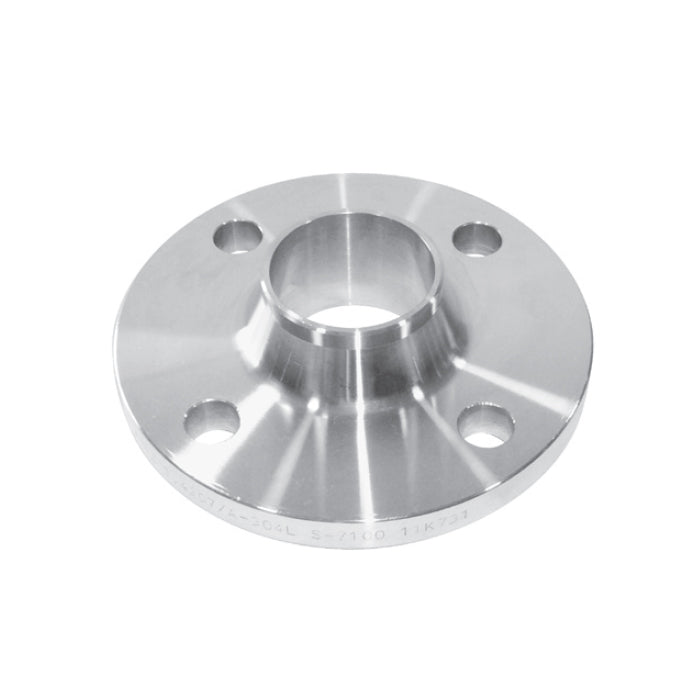

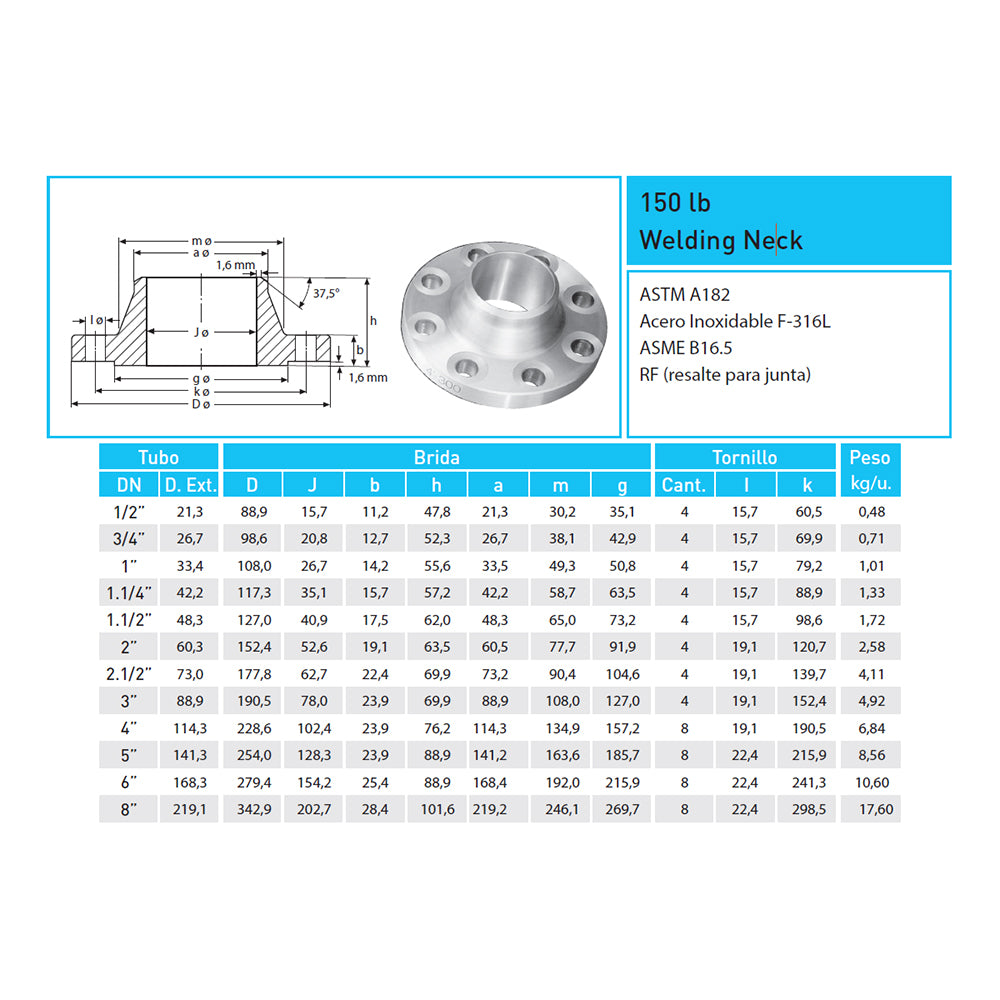

Bridas con cuello para soldar (Welding Neck)
Son bridas metálicas largas cuya característica principal es un cuello que debe soldarse a uno de los tubos, quedando fija en ese extremo mientras que en el otro queda la cara de acoplamiento con pernos. Se recomiendan en sistemas de altas presiones o temperaturas con fluidos corrosivos, tóxicos o inflamables.
Bridas deslizantes (Slip On)
Estas bridas metálicas ajustables son las más utilizadas por su fácil montaje con tuercas de brida, ya que solo requieren deslizarse sobre el tubo y se fijan mediante soldadura doble a filete interna y externamente. La alineación es más sencilla y no modifica la longitud del tubo. Su uso se limita a bajas presiones y temperaturas con un coste menor de instalación.
Bridas con asiento para soldar (Welding Socket)
Poseen un asiento con reborde dentro del cual se asienta el tubo. La unión se termina con soldadura externa y tiene como ventaja no crear interrupciones o turbulencias en la línea de tubería. Su aplicación cubre bajas y altas presiones, y temperaturas, pero está limitada por el diámetro pues son bridas metálicas para tubería no mayor a 3”.

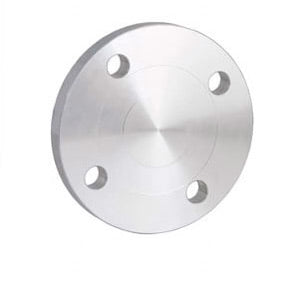

Bridas ciegas (Blind)
Este tipo de brida metálica de seguridad actúa como tapa al cerrar terminales de tubería, sea para reemplazar posteriormente o para realizar mantenimiento. Por esta condición está sujeta a grandes esfuerzos por las presiones acumuladas en el punto de instalación. Se recomienda su uso en conjunto con las de cuello para redes de alta presión.
Bridas roscadas (Threaded)
Poseen una sección roscada en la parte interior destinada a tubos roscados. Este tipo de unión no necesita soldadura por lo que su instalación requiere poco esfuerzo. Pueden ser bridas metálicas grandes, soportar grandes presiones y temperaturas, pero no se recomiendan en sistemas con estos cambios, para evitar fugas por dilatación y deformación del metal.
Bridas para junta con solapa (Lap Joint)
Estas son bridas metálicas para tubos solapados, por lo que poseen un asiento en la cara interna para este efecto creando un sello que permite un flujo continuo de los fluidos, permitiendo incluso el mantenimiento sin interrupción del mismo. Aunque es una brida de acero, no se recomienda en tuberías sujetas a esfuerzos de flexión.
Para los interesados, existen muchos fabricantes de bridas metálicas y distribuidores que se aseguran de cumplir con los parámetros de bridas metálicas ANSI, que son normas estadounidenses y bridas metálicas DIN, que son las normas europeas. Esto es importante al momento de contactar distribuidores de bridas metálicas de alta calidad para cubrir tus preferencias.
Abrazaderas metálicas inoxidables
El principio de abrazaderas de sujeción de la brida de metal ha encontrado necesidades en múltiples espacios aparte del industrial, por esto, pueden encontrarse en instalaciones eléctricas y tendido de cables de tensión, donde actúan como sujeción de cables de acero y cables de acero inoxidable de alta calidad.En general, son bridas metálicas de seguridad como la abrazadera tipo omega y la abrazadera tipo U.
Tal es la variedad que hay de fabricantes y distribuidores que denominan así una gran gama de productos, como las bridas de metal de “todoparalaIndustria”. Por esto, procederemos a enlistar las variedades más utilizadas y sus aplicaciones para una mejor comprensión:
Abrazaderas metálicas:
Las más comunes son bridas metálicas sin fin, abrazaderas de manguera ajustables, que sirven para sujetar y apretar mangueras y tubería. Las hay de distintas medidas, desde abrazaderas metálicas 5/8 hasta abrazaderas metálicas 4 pulgadas.
Bridas de acero inoxidable:
También conocidas como bridas de acero inox, funcionan como las bridas de nylon salvo que su uso a la intemperie es ventajoso para cables, ya que son hasta de 300 mm y color plata por el inoxidable de alta calidad.
Bridas metálicas plastificadas:
Son básicamente bridas metálicas sin tornillo muy resistentes y que protegen los cables o tubos conduit que sujetan. Muy común como brida metálica negra.
Abrazaderas metálicas zincadas:
Se utilizan para fijar instalaciones de tuberías externas de electricidad o agua a la pared mediante tornillos y tacos.
