La guía definitiva para motores ATEX

En numerosos sectores industriales y públicos el riesgo de explosión siempre está presente.

Para garantizar la máxima seguridad en estas áreas, los legisladores de una mayoría de países han implementado exigencias en forma de leyes y reglamentos, basados en normas nacionales e internaciones estándares.

Aquí te vamos a presentar la guía definitiva de motores ATEX para saber con exactitud qué es un motor ATEX, para qué se utiliza, como elegir el motor adecuado, en qué lugares son necesarios y mucho más.

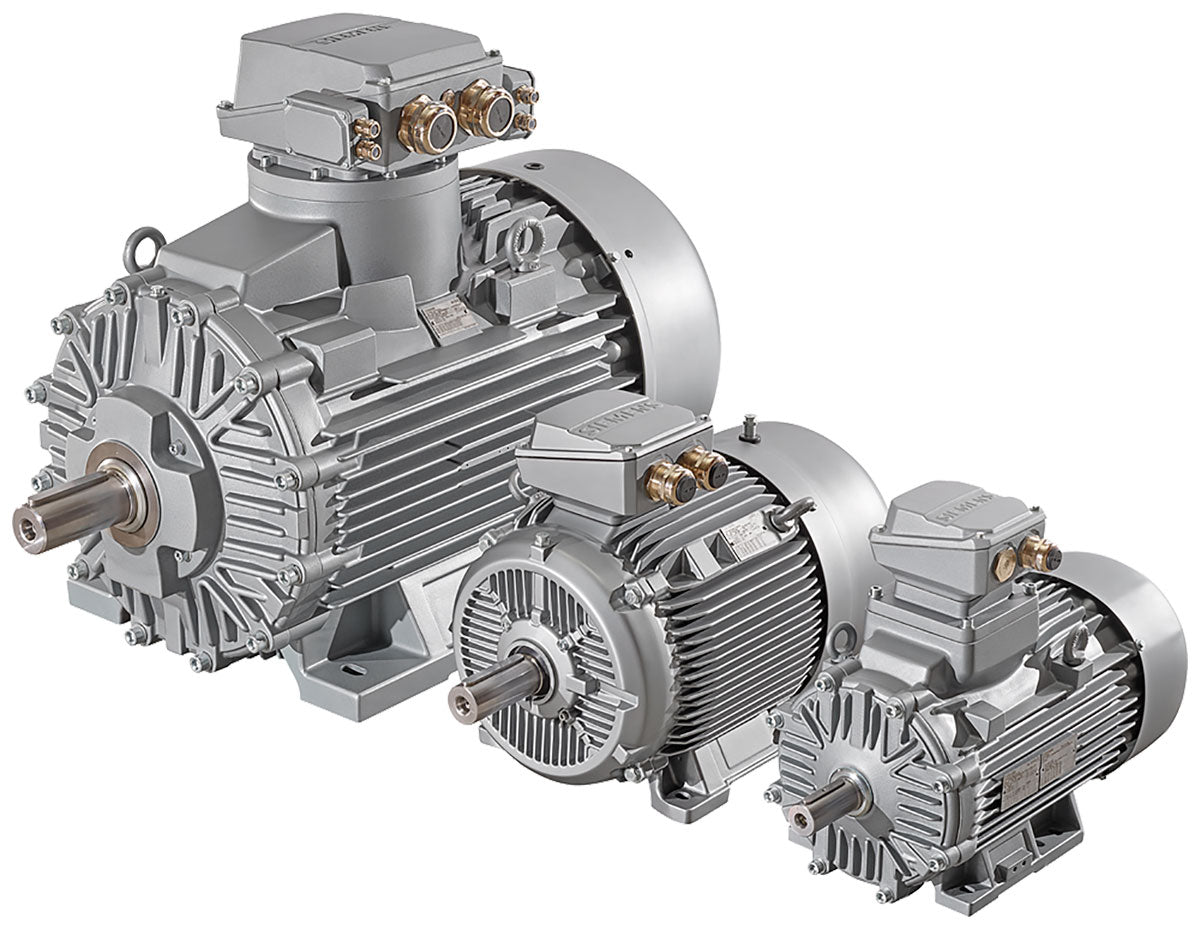

¿Qué es un motor ATEX y para qué se utiliza?

Un motor ATEX es un motor diseñado para proteger de las explosiones en ambientes o atmósferas potencialmente explosivas. Su diseño resguarda de las fugas explosivas hacia el exterior e interior del motor, y su protección siempre es más elevada que un motor normal.

Se utilizan principalmente para trabajar en atmósferas explosivas, en ambientes con sustancias inflamables.

Definición de atmosfera explosiva

Una atmosfera explosiva es un ambiente o lugar que contiene sustancias inflamables.

Las sustancias inflamables pueden ser en forma de polvo inflamable, fibras, gases, humos, nieblas o vapor de aire. Una explosión puede provocarse cuando estas sustancias se mezclan con el oxígeno del aire, y a su vez concurren con fuentes de ignición, formando así un perfecto equilibrio explosivo.

Las atmosferas explosivas pueden ser propicias en diferentes sectores de la industria, como la farmacéutica, química y alimentaria, textil, papel y celulosas, entre otras. Estos ambientes se vuelven muy peligrosos si no utilizas un motor adecuado.

¿En qué lugares son necesarios los motores ATEX?

Los principales escenarios industriales en los que será necesario un motor ATEX por atmósferas potencialmente explosivas serán en industrias como:

– Industrias Química y Petroquímica en particular.
– Transporte de Petróleo crudo y Gas natural.
– Refinerías y Gasolineras.
– Minería.
– Plataformas de perforación.
– Plantas de tratamiento de aguas residuales.
– Fábricas de piensos.
– Moliendas o Trituraciones de cereales y sólidos granulares
– Otras industrias sujetas a riesgos de explosión.

¿Cómo elegir un motor ATEX apropiado para una atmósfera explosiva?

Un motor a prueba de explosiones se puede elegir de acuerdo a varios tipos de protección.

Para elegir el motor adecuado dependerá siempre del peligro asociado, por ello en primer lugar, se solicita dentro de las industrias, que clasifiques el área de peligro o que identifiques la zona de acuerdo a la norma IEC, estas se clasifican en seis tipos:

Zonas (0, 1, 2): Son zonas en las que hay presencia de gases o vapores inflamables, como en almacenes de pintura, disolventes, estaciones de servicio, entre otros muchos.

– Zona 0: Presencia continua o durante largos periodos, o con frecuencia de atmosfera explosiva
– Zona 1: Presencia ocasional de atmosfera explosiva
– Zona 2: Presencia anormal o accidental de atmosfera explosiva

EJEMPLOS DE ZONAS CON ÁREAS PELIGROSAS • GAS • VAPOR • NIEBLA

Para elegir el motor adecuado dependerá siempre del peligro asociado, por ello en primer lugar, se solicita dentro de las industrias, que clasifiques el área de peligro o que identifiques la zona de acuerdo a la norma IEC, estas se clasifican en seis tipos:

Zonas (20, 21, 22): Son zonas en las que hay sustancias inflamables en forma de polvo o fibras, como molinos, silos de cereales, plantas de fertilizantes o de carbón, industrias de madera, entre otros.

– Zona 20: Presencia continua o prolongada de polvo inflamable en atmosfera explosiva.
– Zona 21: Presencia ocasional de polvo inflamable en atmosfera explosiva.
– Zona 22: Presencia anormal, poco probable o accidental de polvo inflamable en atmosfera explosiva.

EJEMPLOS DE ZONAS CON ÁREAS PELIGROSAS • POLVO

Una vez definida la zona, existen varios tipos de protección Ex (protegido contra explosiones) en función del grado de protección que se precise:

• Antideflagrante Ex db. La carcasa no se daña y queda totalmente protegido impidiendo que la explosión escape al exterior e interior.
• Seguridad aumentada Ex eb. Está diseñado para evitar que se produzcan calentamientos que provoquen la ignición de la atmósfera explosiva, mantienen una temperatura reducida en todo momento, sin crear arcos o chispas.
• Seguridad aumentada Ex ec (Anteriormente Ex nA sin chispa). Evita las chispas durante su funcionamiento o arranque normal.
• A prueba de ignición del polvo Ex t. Su diseño impide que él sea el origen de la explosión mientras trabaja en atmosferas con polvo inflamable. Su protección garantiza que no acceda polvo al motor.

Veamos los conceptos de estos tipos de protección Ex con en un esquema:

A continuación, selecciona el grupo:
• La subdivisión para Gas (Grupos) II
– IIA: Cerca de 120 gases y vapores, como el butano, petróleo, propano…
– IIB: Cerca de 30 gases y vapores, como el etileno, éter dimetílico, gas de horno coque…
– IIC: 3 gases: hidrógeno (H2), acetileno (C2 H2), disulfuro de carbono (CS2)

• La subdivisión para Polvo (Grupos) III
– IIIA: Partículas combustibles en el aire
– IIIB: Polvo no conductivo
– IIIC: Polvo conductivo

La temperatura del motor también es un factor a tener en cuenta. Por este motivo, para evitar cualquier riesgo de explosión, la temperatura máxima de la superficie indicada en el motor debe permanecer siempre por debajo de la temperatura de ignición de la mezcla explosiva.

Cómo identificar una placa ATEX.

Ejemplo de placa de un motor eléctrico ATEX Seguridad aumentada Ex ec Zona 2

Comprende las normas para atmósferas explosivas

Sistema IECEx (www.iecex.com)
Es un sistema de la Comisión Electrotécnica Internacional que se encarga de la Certificación de Normas Relativas a Equipos para Uso en Atmosferas Explosivas.

Este sistema comprueba el cumplimiento de las normas IEC en relación a la seguridad que se debe cumplir un motor en las atmosferas explosivas. El sistema cubre:
• Certificación de instalaciones de servicio
• Certificación de equipo IECEx
• Conformidad de marcado Ex
• Certificación de competencias del personal

El sistema de marcado IECEx, se obtiene con la aceptación del informe de evaluación de calidad (QAR) y el informe de prueba realizada por tipo de motor (ExTR).

Estos informes aceptados por IECEx, confirman que el motor cuenta con la protección adecuada para su uso en atmosferas explosivas, y que ha sido fabricado en base a la supervisión de los organismos certificadores. Una vez marcado el producto ya puede comercializarse sin que sean necesarias pruebas adicionales, exceptuando el tipo Seguridad Aumentada (Ex e) que si deberá probarse con el convertidor de frecuencia que será usado.
